El agua es un gran tesoro y que podemos encontrarla en nuestro entorno: en el mar, en los ríos, en los pantanos..., pero para que llegue hasta nuestras casas, colegios, parques, industrias... y la podamos beber, lavarnos con ella, nadar en la piscina, ver crecer las flores del jardín..., es necesario que el agua siga un proceso cuidadoso. Esa es la labor de Aqualia y te invitamos a descubrir aquí, con más detalle, las fases de este apasionante Ciclo.
Origen y procedencia del agua
Abastecimiento
La Zona de Abastecimiento de Zona Gaditana se corresponde con la numerada en el Sistema Nacional de Aguas de Consumo con el número 18902, engloba a los abastecimientos a diferentes municipios entre los que se encuentra Sanlúcar de Barrameda.
Captaciones
No se dispone de captaciones gestionadas por Aqualia en el abastecimiento de Sanlúcar de Barrameda.
El agua es suministrada en alta por el Consorcio de Aguas de la Zona Gaditana (CAZG), correspondiendo la gestión de las captaciones existentes en la zona a dicho gestor.
Tratamiento de agua potable
El agua es suministrada en alta por el Consorcio de Aguas de la Zona Gaditana (CAZG), correspondiendo la gestión de los tratamientos existentes en la zona a dicho gestor.
Gestor: Aqualia (CIF A26019992)
Propietario: Aqualia (CIF A26019992)
La Zona de Abastecimiento en el municipio de Sanlúcar de Barrameda dispone de un único tratamiento para uso extraordinario consistente en la recloración del agua almacenada en el Depósito de Cola y que puede ser suministrada a la red de distribución del municipio. Esta infraestructura de emergencia únicamente se encuentra operativa en caso de necesidades extraordinarias, previamente programadas y comunicadas a la Autoridad Sanitaria
Información general
Denominación tratamiento: AQS-Sanlúcar-Recloración Dep. Cola
Código SINAC: 19694
Depuración
La estación Depuradora de Aguas Residuales de Sanlúcar de Barrameda se ha ubicado en la margen derecha de la carretera que una la población de Sanlúcar con "La Jara".
Los depósitos y edificios más elevados de la EDAR han sido construidos muy cerca de la carretera, dado que toda la margen derecha de la misma, dispone de una tupida barrera vegetal arbórea que disminuye sensiblemente el impacto visual de las obras.
El agua bruta llega a la planta a través de un colector impulsado procedente de la última Estación Elevadora de Sanlúcar de Barrameda, que está situada junto a la desembocadura del Arooyo San Júan.

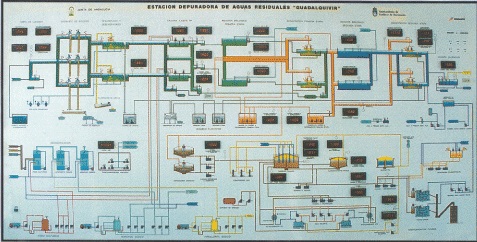

La depuración se inicia con el desbaste y tamizado del agua bruta pasando después al desarenado y desengrasado del efluente recibido. Tanto los detritus obtenidos en el tamizado como la arena y las grasas, se recogen en sendos contenedores para su traslado a vertedero.
El proceso continua con el tratamiento biológico denominado de "doble capa".
La elección de este Sistema de depuración se basa en su capacidad para absorber dos variables específicas de los vertidos urbanos de Sanlúcar: la variación demográfica estacional y las bruscas variaciones del PH y DBO.
Acabado el proceso biológico el agua será reutilizada para el regadío o será enviada al Emisario Submarino existente a través de una conducción de 800 mm. construida recientemente.
Las instalaciones de la planta se completan con los procesos de tratamiento anaeróbico de fangos, acondicionamiento y deshidratación de los mismos, los automatismos de proceso y la desodorización completa de los principales focos de emisión de olores.
Características generales
Para el diseño de esta planta se han tenido en cuenta los siguientes caudales y cargas contaminantes de temporada alta:
| Caudal diario | 22.500 m³/día |
| Caudal Máximo | 2.376 m³/hora |
| DBO5 | 500 ppm. |
| SS del agua bruta | 350 ppm. |
Obteniéndose los parámetros de salida siguientes:
| DBO5 | menor de 40 ppm. |
| SS | menos de 40 ppm. |
| Sequedad de los fangos | mayor del 20% |
| Reducción de volátiles | mayor del 40% |
| DESBASTE | |
|---|---|
| Nº de líneas | 3 |
| Una reja de 50 mm . Y un Tamiz de 3 mm. pr cada línea. | |
| DESARENADO – DESENGRASADO | |
|---|---|
| Nº de líneas | 2 |
| Volumen por línea | 217 m³ |
| AJUSTE DE PH | |
|---|---|
| Nº de líneas | 2 |
| Reactivos | H2SO4 y OHNa |
| Nº de Agitadores | 2 por linea |
| BOMBEOS DE FANGOS EN EXCESO | |
|---|---|
| Nº de Bombas | 6 |
| Caudal máximo | 1.492 m³/día |
| Kg de fango máximo | 11.531 Kg/día |
| ESPESAMIENTO DE FANGOS | |
|---|---|
| Nº de líneas | 2 |
| Carga Hidráulica | entre 3,17 y 5,62 m/día |
| Volumen total | 1.184 m³ |
| DIGESTIÓN DE FANGOS | |
|---|---|
| Tipo | Anaeróbico Mesofílico |
| Volumen | 4.629 m³ |
| Tiempo de retención | entre 20 y 35 días |
| Agitación por lanzas de gas producido | |
| Regulación de Ph por medio de OHNa | |
| PROCESO BIOLÓGICO 1 ª ETAPA | |
|---|---|
| Nº de líneas | 2 |
| Carga másica | entre 2,2 y 5,0 |
| Volumen de reactores | 1.225 m³ |
| Superficie de Decantación | 868 m² |
| Rendimiento medio DBO | 55% |
| Rendimiento medio SS | 75% |
| PROCESO BIOLÓGICO 2ª ETAPA | |
|---|---|
| Nº de líneas | 2 |
| Carga másica | entre 0,28 y 0,40 |
| Volumen de reactores | 4.764 m³ |
| Superficie de Decantación | 1.320 m² |
| DESHIDRATACIÓN DE FANGOS | |
|---|---|
| Acondicionamiento por polielectrolito | |
| Método | Filtros de Banda |
| Caudal máximo | 23 m³/hora |
| DESODORIZACIÓN | |
|---|---|
| Método | Vía Quimica |
| Reactivos | H2SO4, CIONa, OHNa |
| Número de renovaciones hora | 7 |
| ENERGÍA ELÉCTRICA Y AUTOMATIZACIÓN | |
|---|---|
| Transformación | 2 UDS de 1.250 KVA |
| Nº de Centros Control Motores | 3 |
| Nº de Autómatas | 4 |
| Control de Variables de Proceso informatizada desde Sala de Control Central | |
| DATOS DE DISEÑO | ||
|---|---|---|
| T.NORMAL | T.ALTA | |
| Pobladón equivalente | 57.500 hab. | 90.000 hab. |
| Caudal de entrada | 14.375 m³/día. | 22.500 m³/día. |
| D.B.O.'5 entrada | 350 mg/l. | 500 mg/l. |
| D.B.O.'5 salida | < 25 mg/l. | < 25 mg/l. |
| D.Q.O.entrada | 625 mg/l | 925 mg/l. |
| D.Q.O.salida | < 70mg/l. | < 70mg/l. |
| S.S. entrada | 350 mg/l. | 350 mg/l. |
| S.S. salida | < 40 mg/l. | < 40 mg/l. |
| Potenda instalada | 900 kw. | |
| Presupuesto | 8.338.517,33 € | |
Depósitos
Gestor: Aqualia (CIF A26019992)
Propietario: Aqualia (CIF A26019992)
Información general
- Denominación depósito: AQS - Sánlucar - Dep. de Cola
- Código SINAC: 269
Procedencia del agua
AQS - Sanlúcar - RED Sanlúcar
Características básicas
- Volumen depósito: 7000 m3
- Nº de vasos: 2
La zona de abastecimiento, en el municipio de Sanlúcar de Barrameda, cuenta con un único depósito gestionado por Aqualia. Este depósito denominado Depósito de Cola es una infraestructura que actualmente se utiliza como Depósito de Emergencia dado que es suficiente con el agua suministrada a la población desde el Depósito del Agostado o Nuevo Agostado (infraestructuras gestionadas por CAZG) para garantizar el suministro a la población.
Así pues, y aunque se encuentra operativo y en perfecto estado de mantenimiento, no se considera necesaria su puesta en marcha salvo situaciones excepcionales.
Redes de distribución
Gestor: Aqualia (CIF A26019992)
Propietario: Aqualia (CIF A26019992)
Información general
- Denominación red: AQS-SANLUCAR-RED SANLUCAR
- Código SINAC: 28
Procedencia del agua
- CAZG - Depósitos El Agostado - Sanlúcar de Barrameda
- CAZG - Depósito Nuevo Agostado - Sanlúcar de Barrameda
Características básicas
- Volumen medio de Agua Distribuida día (m3): 18.400 m3
- Volumen máximo de Agua Distribuida día (m3): 22.800 m3
La red de distribución existente en el abastecimiento de Sanlúcar de Barrameda presenta un diseño mallado y se encuentra dividida en sectores dotados todos ellos con válvulas de corte y válvulas de purga para su adecuado mantenimiento.
Su longitud aproximada es de 254 Km compuesta por los siguientes materiales:
- Fibrocemento – 113 Km
- Fundición Dúctil – 66 Km
- Polietileno – 9 Km
- PVC – 66 Km
Se dispone de mecanismos para cierre por sectores y purgas selectivas. Los materiales y revestimientos son adecuados conforme a la legislación vigente. Los productos usados y que se encuentran en contacto con el agua de consumo humano, por ellos mismos o por las prácticas de instalación que se utilicen, no transmiten al agua de consumo humano sustancias o propiedades que contaminen o empeoren su calidad y supongan un incumplimiento o un riesgo para la salud de la población abastecida.
Saneamiento
La red de saneamiento está compuesta por 134 km de tuberías de distintos tipos y diámetros, llegando hasta los 1200 mm. Todas las tuberías confluyen en la Estación Elevadora Principal de Sanlúcar de Barrameda, que está situada junto a la desembocadura del Arroyo San Juan, donde es impulsada a la Estación Depuradora de Aguas Residuales (EDAR) “Guadalquivir” para su tratamiento.
